高刚性型交叉滚子轴承如何安装

如果安装部的刚性不足，应力会集中于滚子与轨道面的接触部，显著降低轴承性能。

因此，有大力矩作用时，需要对轴孔的刚性和内外圈固定用螺栓的强度做充分的研讨。

安装方面尺寸(da、Da)请务必符合尺寸表中所示的值，如果这一尺寸不正确，内外圈会发生变形，使轴承性能显著降低，请注意。

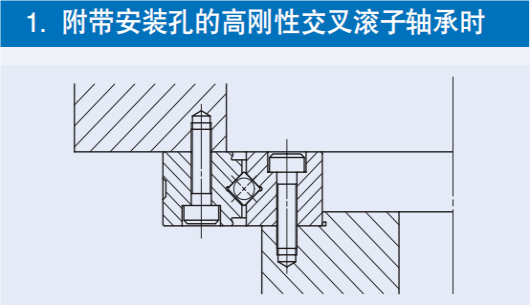

附带安装孔的高刚性型交叉滚子轴承直接安装于对方安装面之安装例

附带安装孔的高刚性交叉滚子轴承可用固定螺栓直接安装到对方安装面上。

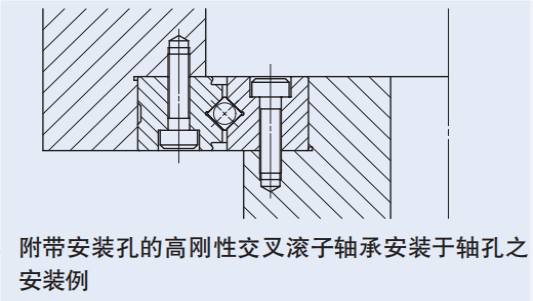

大径向负荷或弯矩负载时设置轴孔。附带安装孔的高刚性交叉滚子轴承的滚子插入用孔上有塞子，安装时要使塞子的位置避开最大负荷区域。塞子的位置是外圈侧面的压入销的部分。

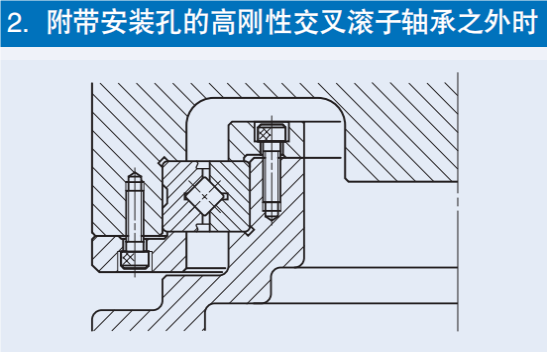

附带安装孔的高刚性交叉滚子轴承之外的安装例

内外圈需要用压板等按轴向切实固定，压板的厚度推荐在轴承宽度B尺寸的1/2以上。另外，轴承宽度尺寸为负容许公差，需要考虑这一容许公差值设定轴孔和压板等的轴向尺寸以能做到切实固定。轴孔的深度推荐与轴承宽度尺寸相同或超过轴承宽度。

标准型交叉滚子轴承的外圈分离防止螺钉是用于防止搬运中或安装时外圈分离的，安装时请略微放松。

4高刚性型交叉滚子轴承及超薄型交叉滚子轴承在滚筒插入用的孔上有塞子，安装时，塞子的位置请避开最大负载域。此外，塞子的位置是外圈侧面的销压入的部分。

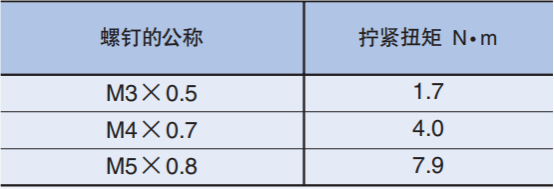

固定螺钉的拧紧扭矩安装附带高刚性安装孔的交叉滚子轴承时的固定螺钉的一般拧紧扭矩如表所示。机械和设备的振动冲击或负荷变动较大时，或者负载力矩时，请根据需要用表中所载值的1.2倍到1.5倍左右的扭矩固定。对方材料是铸铁或铝合金等时，请根据对方材料的强度特性降低拧紧扭矩。以过大的扭矩拧紧会引起转矩异常或缩短使用寿命，请予以注意。

备注

所示的拧紧扭矩是使用碳钢螺钉(强度分类12.9)时的值。
