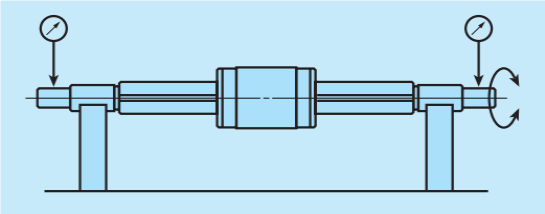

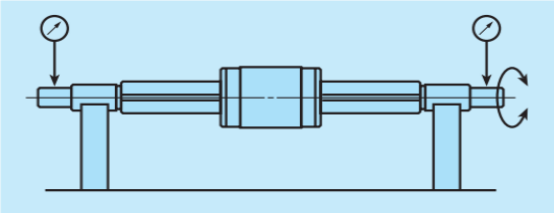

相对于花键轴支撑部轴线的部件安装部的半径方向圆周跳动
用支撑部支撑住花键轴，将测头顶在部件安装部的外周面，测量花键轴转动一周时的跳动。

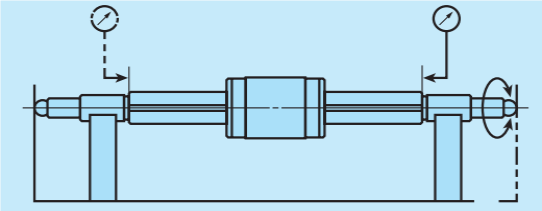

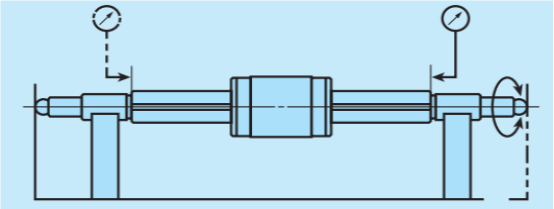

相对于花键轴支撑部轴线的花键部端面的垂直度
用花键轴支撑部和花键轴单侧支撑住花键轴，将测头顶在花键部端面，通过测量花键轴转动一周时的跳动来求出垂直度。

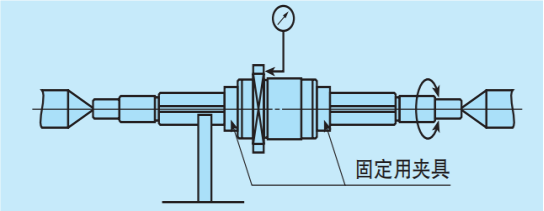

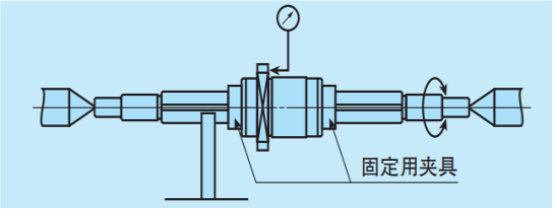

相对于花键轴轴线的法兰安装面的垂直度
用花键轴两个中心及外筒近旁的花键轴外周面 支撑住花键轴，并将外筒固定于花键轴上，将测头顶在法兰安装面，通过测定花键轴转动一周时的跳动来求出垂直度。

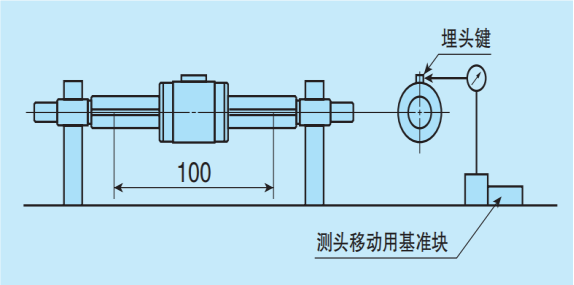

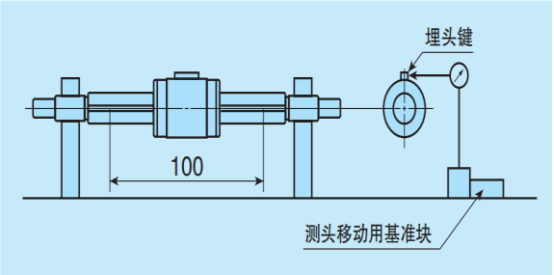

相对于花键部有效长度 的槽扭曲
固定花键轴并支撑，对外筒(或测量单元)施加适当的单向扭矩，沿着与花键轴垂直方向将测头与安装在外筒上的埋头键的侧面接触，计算外筒与测头在花键轴的花键有效位置上任意点，同时轴向移动100mm时的跳动。注意测头应尽量接近外筒的外表面。

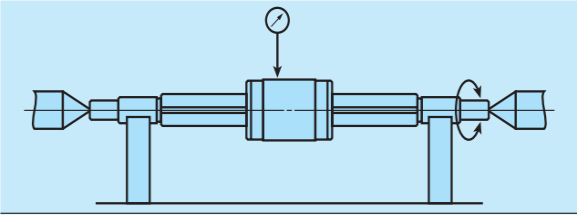

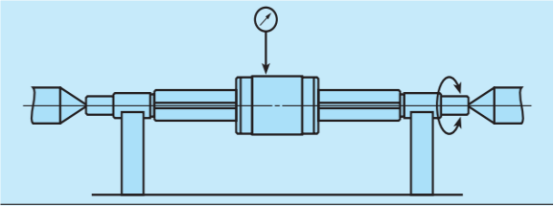

花键轴轴线的径向全跳动
用支撑部或两个中心支撑住花键轴，将测头顶在外筒(或测量单元)外周面，在轴向几个部位测量花键轴转动一周时的跳动，计算其最大值。
